負壓系統說明

1.負壓救護車功能：

負壓救護車是在原監護型救護車的基礎上加裝了負壓、過濾、消毒系統。

負壓系統的功能是使醫療艙形成與外界環境相對的大氣低壓差。在醫療艙內形成從醫護人員到傳染病人到負壓通風口的穩定的壓力梯度，以保證醫療艙內空氣形成定向流，避免醫護人員的交叉感染。

過濾、消毒系統的功能是使醫療艙內的污染氣體通過有效的過濾、消毒裝置后排出車外，阻止有毒病菌外泄，達到通風換氣且不污染環境的目的。

1.負壓裝置使用條件：

1、工作空間密封良好，清潔，無灰塵。

2、供電系統滿足設備正常的運行。

3、根據救護車的自身的密封性能選擇合適的空調風量及內外循環。

三、  負壓系統組成：

1、負壓風機；

2、汽車空調濾清器；

3、高效過濾器、紫外線消毒燈；

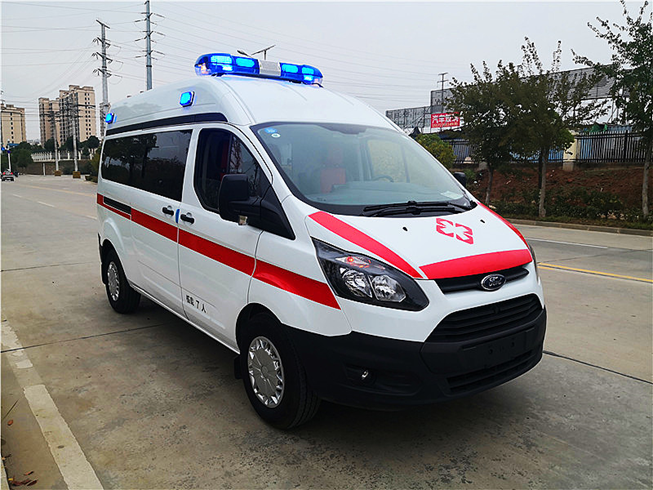

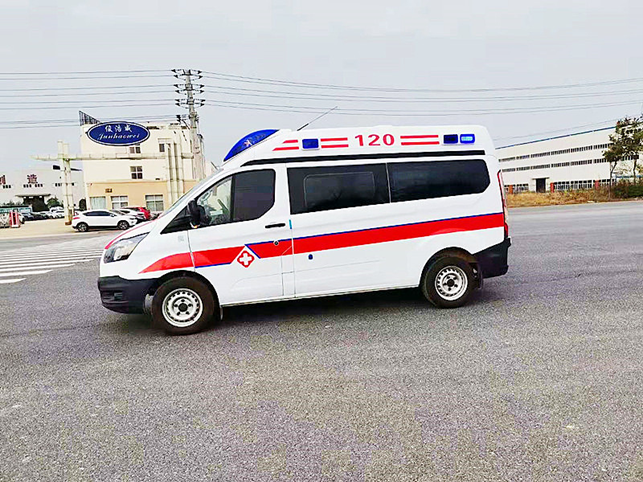

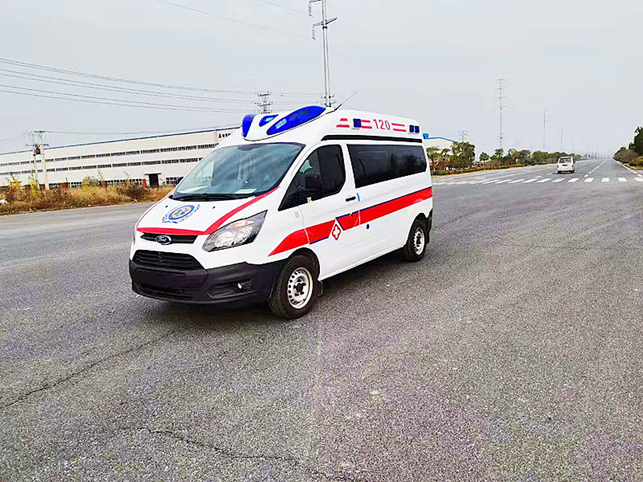

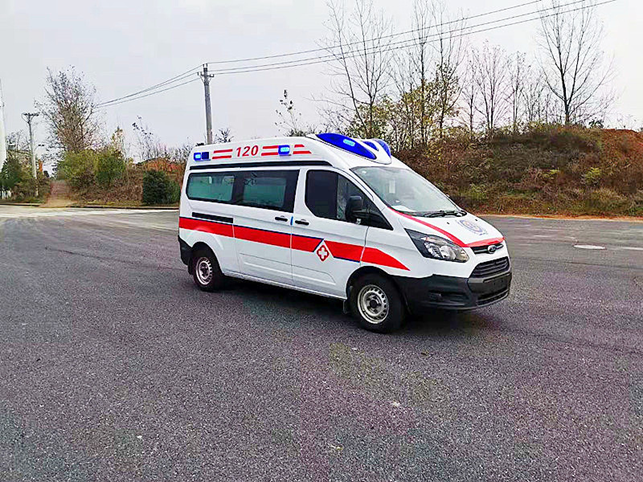

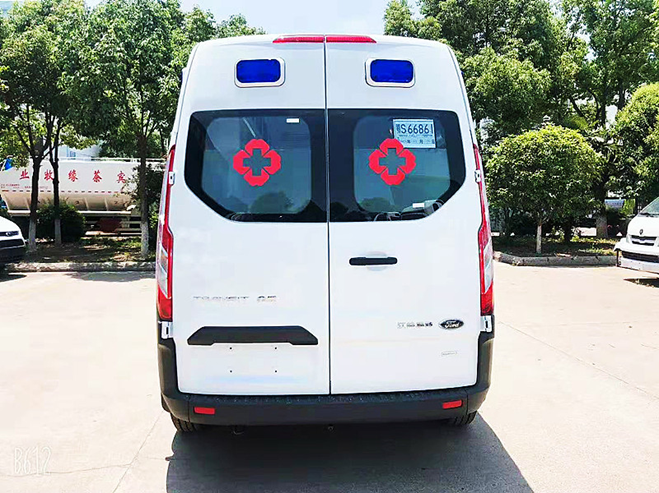

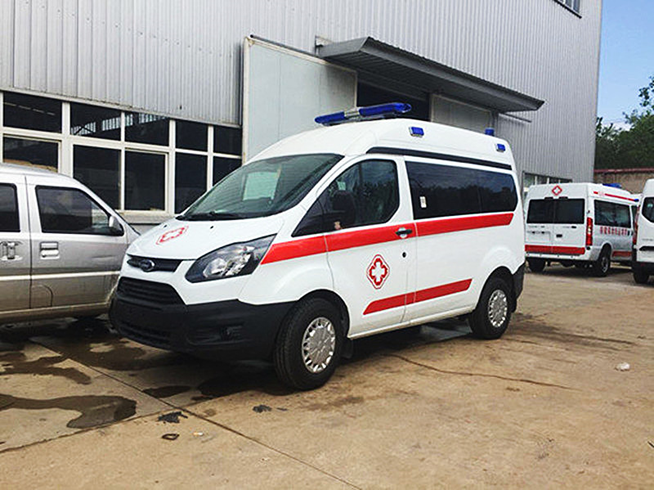

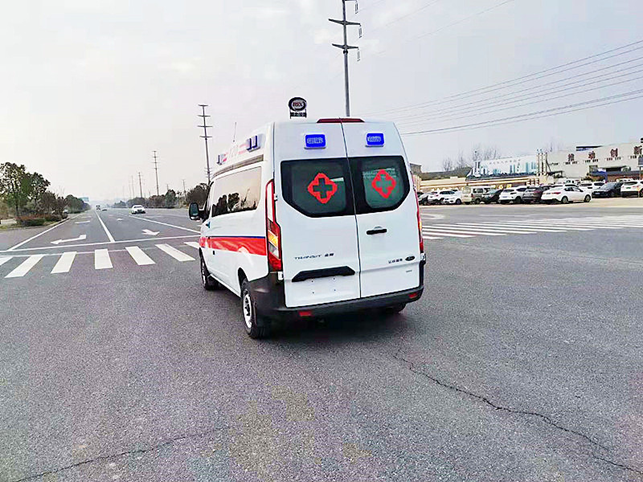

車輛外形圖片嵌入式**

長排**

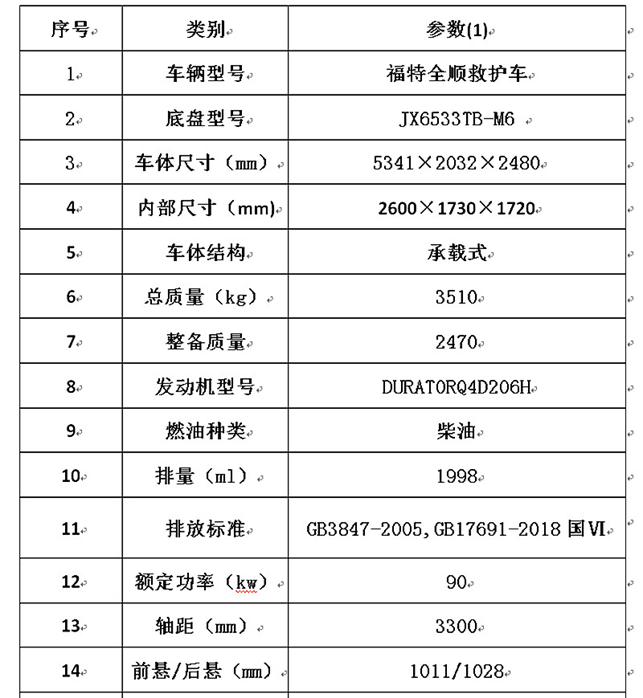

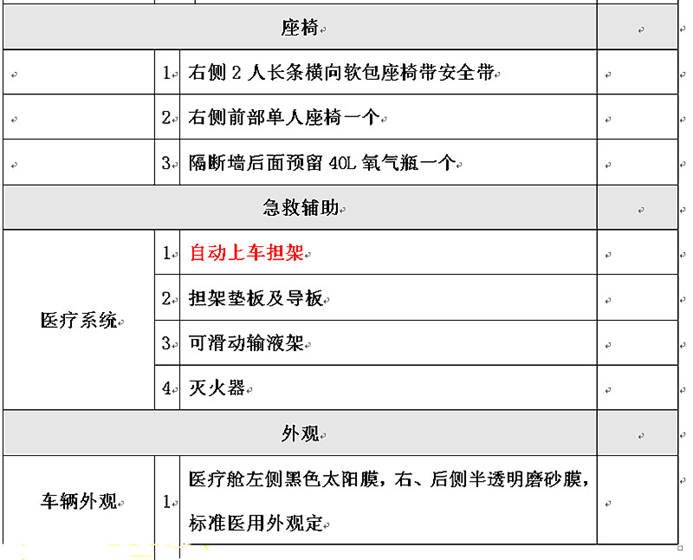

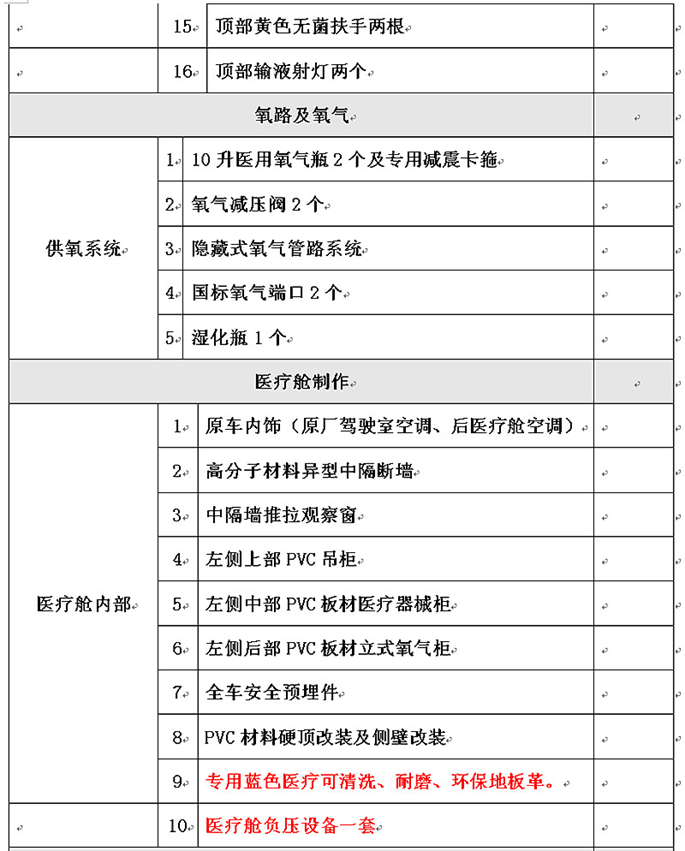

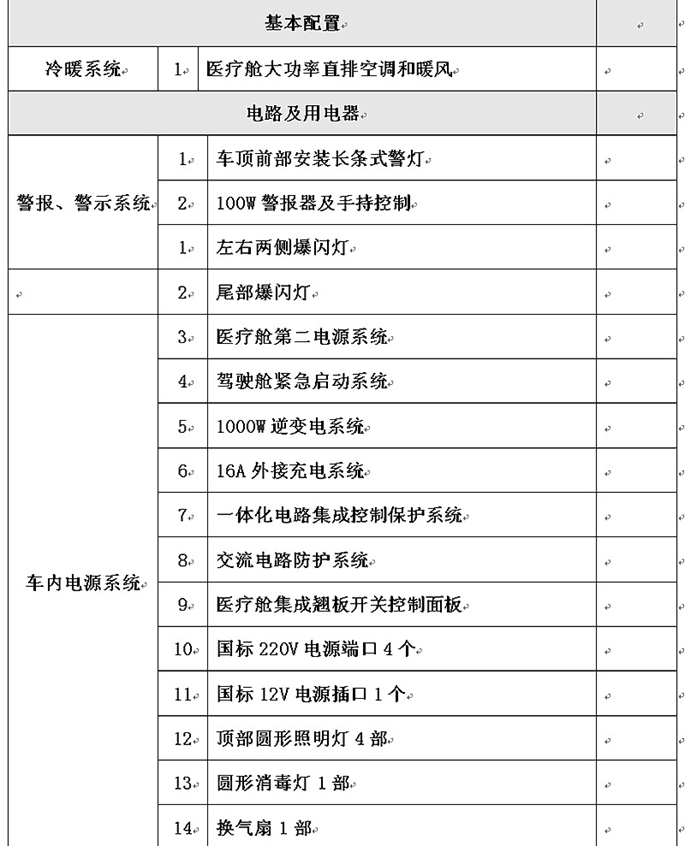

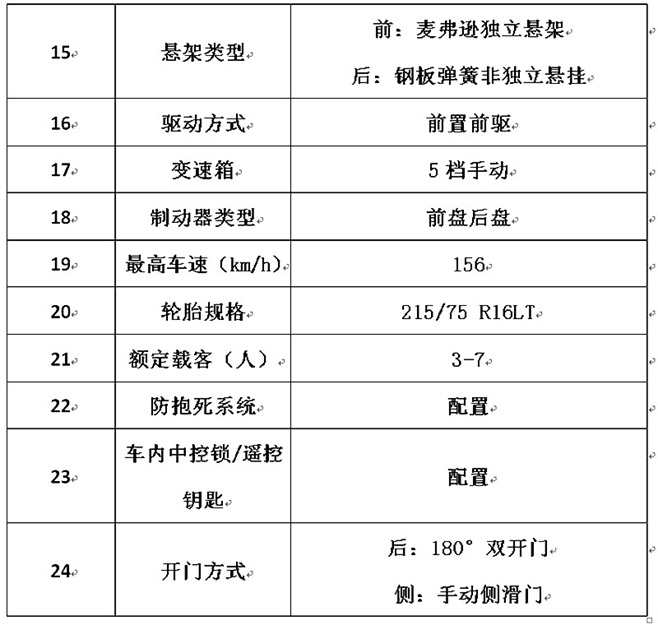

監護型配置清單

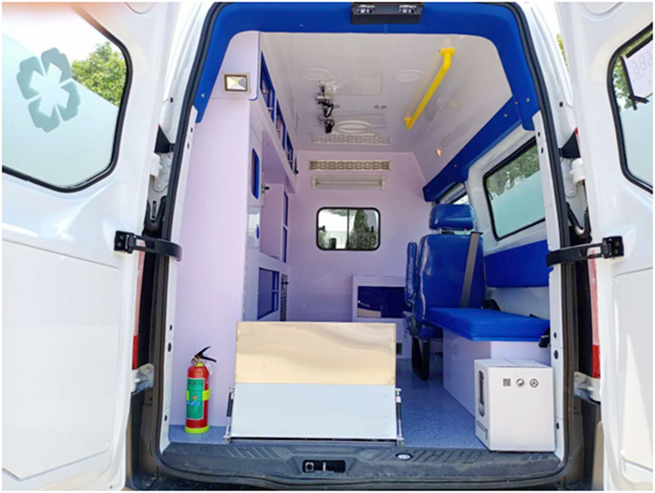

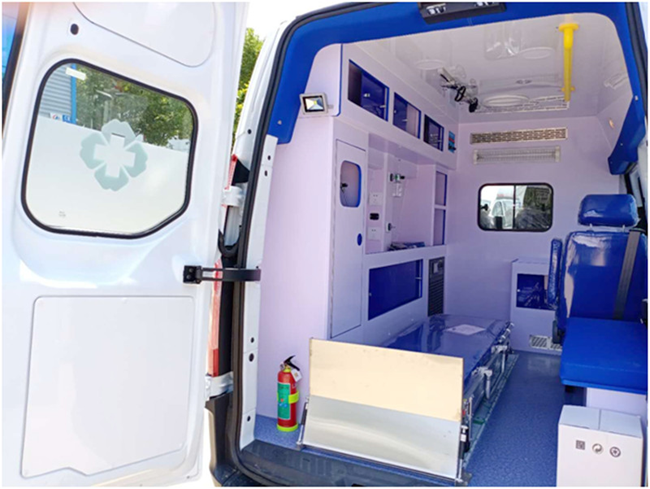

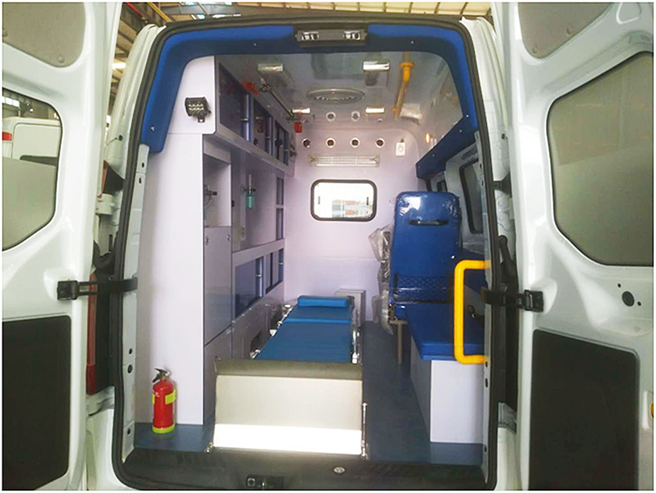

醫療艙內飾參考圖片

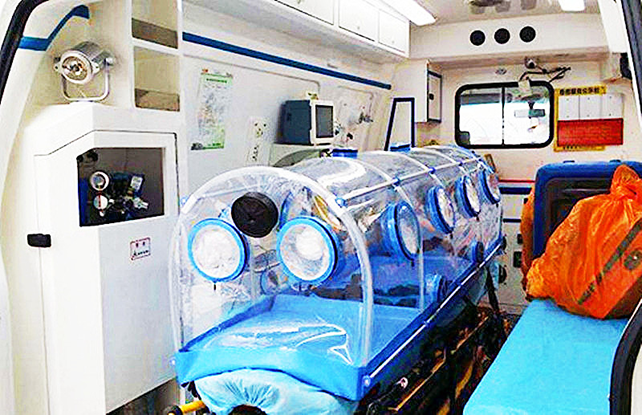

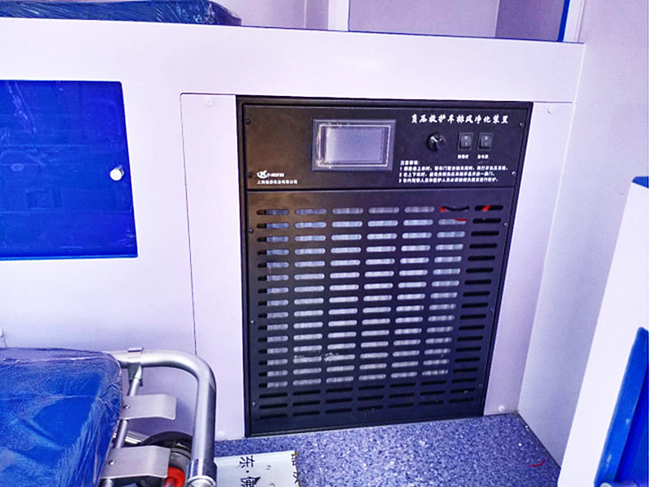

負壓設備負壓隔離艙

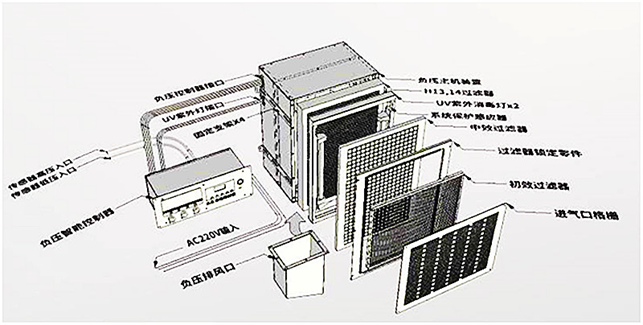

負壓裝置結構

1、負壓裝置從外到里依次是進氣格柵、初效過濾、過濾器鎖定零件、中效過濾器、消毒燈、H13,14高效過濾器、負壓離心風機。這種結構緊湊、濾網的專門設計的鎖定機構能保證壓緊四周不泄露。還有就是消毒燈是安裝在中效和高效濾網的中間，這樣更有利于消毒。因為傳染源都會直接穿過初效和中效濾網吸附在高效過濾器表面，消毒燈安裝在中效和高效過濾器中間效果**，但成本比較高（市面上80%負壓裝置消毒燈都是安裝在初效外面）；

2、負壓裝置的消毒燈采用醫用級別的石英帶臭氧消毒燈，所散發出來的臭氧能對裝置內的死角進行消毒。

負壓裝置的電控單元

1、風機使用電壓為：DC12V，電流1**的無刷高速渦輪風機，具有無級調整功能；

2、負壓裝置的顯示裝置使用**的4.3寸帶觸摸液晶顯示屏，帶觸摸**功能。能方便對負壓裝置的參數進行設定和校準。

3、壓差傳感器采用RS485通信方式的高精度傳感器，采集數據經過RS485方式傳送給觸摸屏顯示，采用數字傳輸?shù)呢搲褐禌]有有任何偏差，所以精度及高。

4、負壓裝置的主控板采用ARM32位高速微處理器，能實時采集負壓值并進行** ，由于風機采用直流無刷帶調速功能，所以主控板會根據用戶所設定的負壓值進行動態調整（即讓負壓值自動穩定在設定范圍），并且能根據用戶設定的負壓高、低值報**。

三、主要技術參數：

1、風機使用電壓為：DC12V，電流1**（2400轉）的無刷高速渦輪風機；

2、 高效空氣過濾器對粒徑0.3μm微粒氣溶膠的濾除率達到99.999%

3、 換氣次數：900m³/h

4、 負壓-20～-60Pa，（因救護車病室的容積和密封性及需求設置而異）；

四、全新監測技術

1負壓裝置具有濾網使用壽命計算功能，精度可達10年內的任意**（即用戶指定初次使用時間和10年內的任意**作為終止壽命）具備該功能的負壓裝置能更好的避免因過濾器失效后沒有及時更換所造成的病毒泄露和傳感的風險。

2、負壓裝置還具有消毒燈實際檢測功能，如果消毒燈損壞，可以及時提醒用戶更換。如果因消毒燈損壞，病菌都會吸附在過濾器表面，如果操作不當就很容易造成感染。

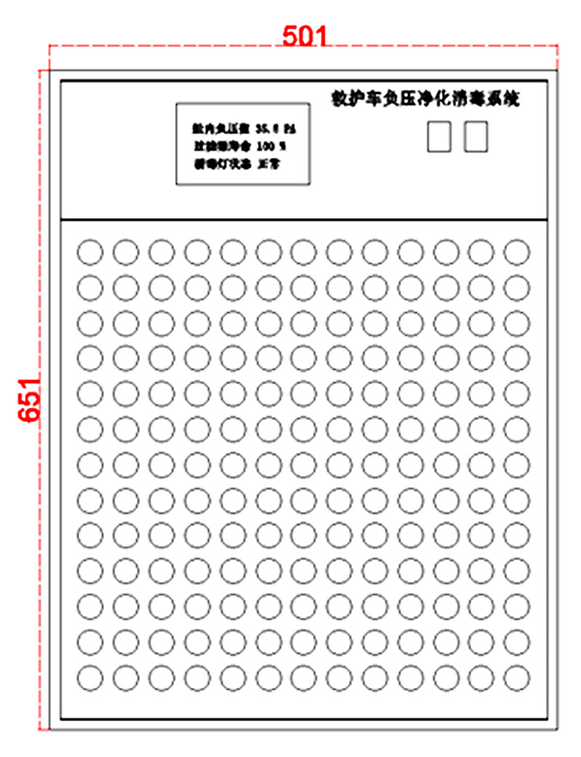

五、產品外形：

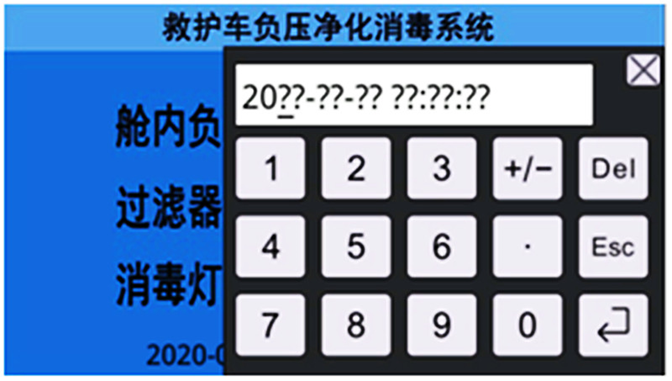

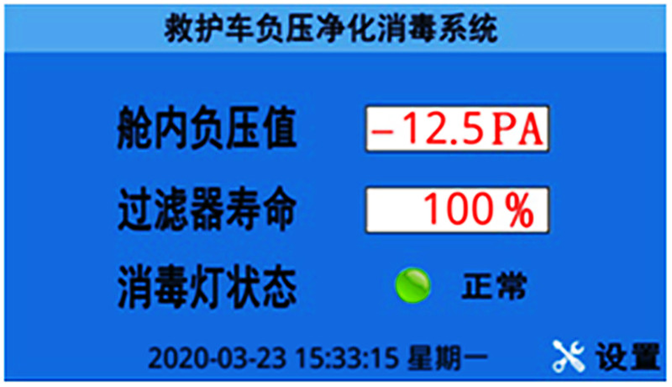

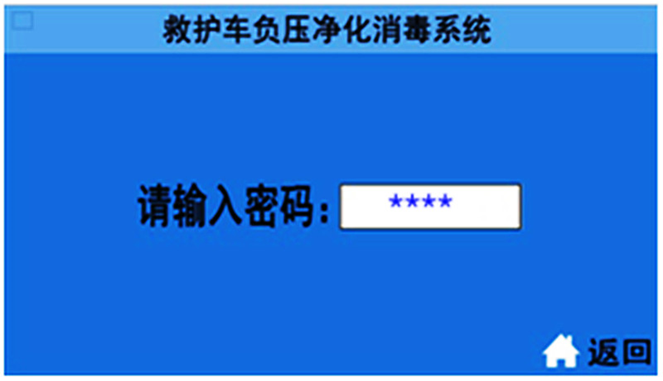

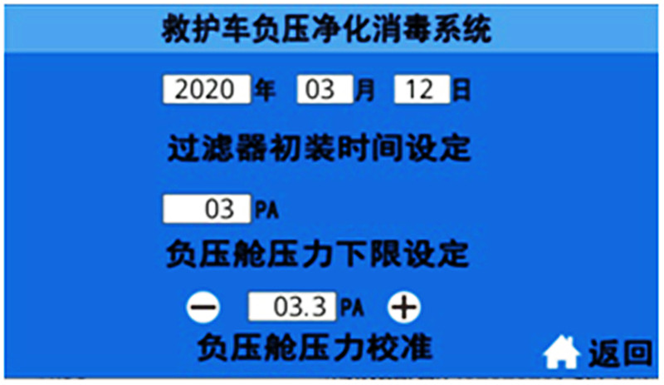

六、觸摸屏操作界面

整車出具：整車合格證、底盤合格證、機動車輛上牌**、隨車工具、

車輛質保手冊、全國服務站名錄等。

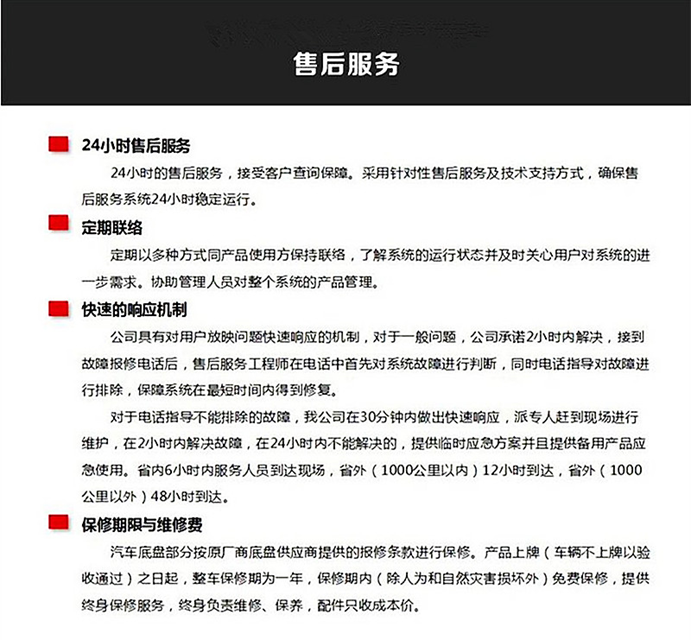

售后服務：依據供方及行業相關規定上裝和下裝分別由供方和主機廠在國內三包一年或三萬公里，底盤部分全國聯保。

購車流程：確定車型，配置，價格;簽訂合同，預付定金**公司賬戶，需方驗收合格，支付尾款。
