類別

項目

單位

數據

尺寸參數

總長

mm

5990

總寬

mm

2010

總高

mm

3060

質量參數

乘坐人數（含駕駛員）

人

2

總質量

kg

4495

主要性能參數

工作平臺額定載荷

kg

200

**大作業高度

m

21

**大作業高度時作業幅度

m

2.9

**大作業幅度

m

9.5

**大作業幅度時作業高度

m

4.5

支腿跨距

橫向

mm

3660

縱向

mm

4300

臂架變幅時間

s

60

臂架回轉速度

s/r

75

支腿收放時間

s

40

行駛參數

前懸

mm

1075

后懸

mm

1815

后伸

mm

/

軸距

mm

2800

**高行駛速度

Km/h

**

**小離地間隙

mm

223

接近角

.

21

離去角

.

16

底盤

江鈴

發動機

柴油發動機，國六排放

駕駛室

單排座，可乘坐2人，駕駛室配置空調，方向助力

圍板及走臺板

不銹鋼圍欄及防滑走臺板

取力系統

手動操作

工作平臺mm

1**x650x1150

臂架形式

四節五邊型工作臂，同步伸縮

支腿

X型，單獨可調

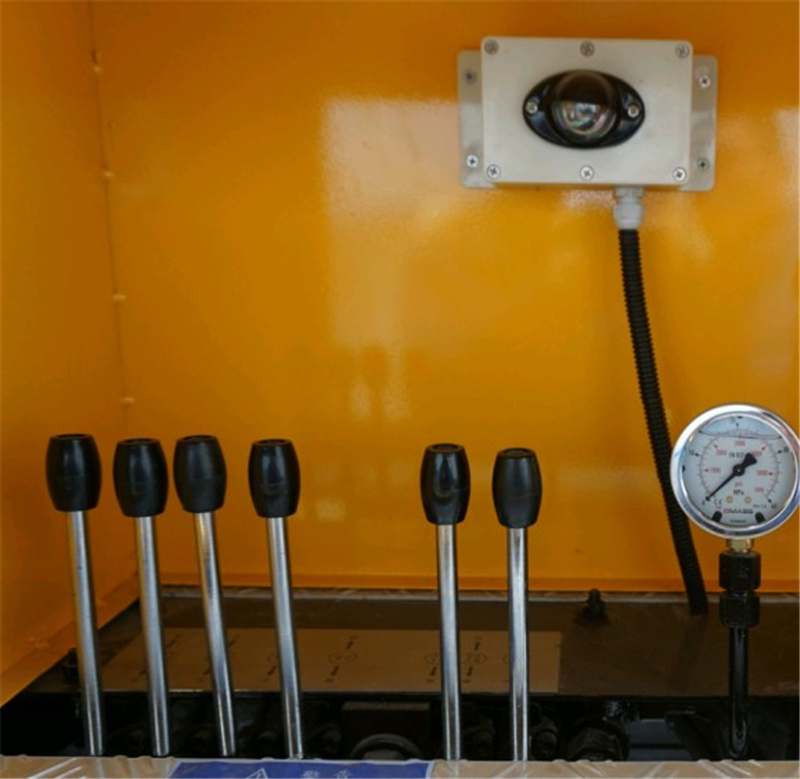

操作

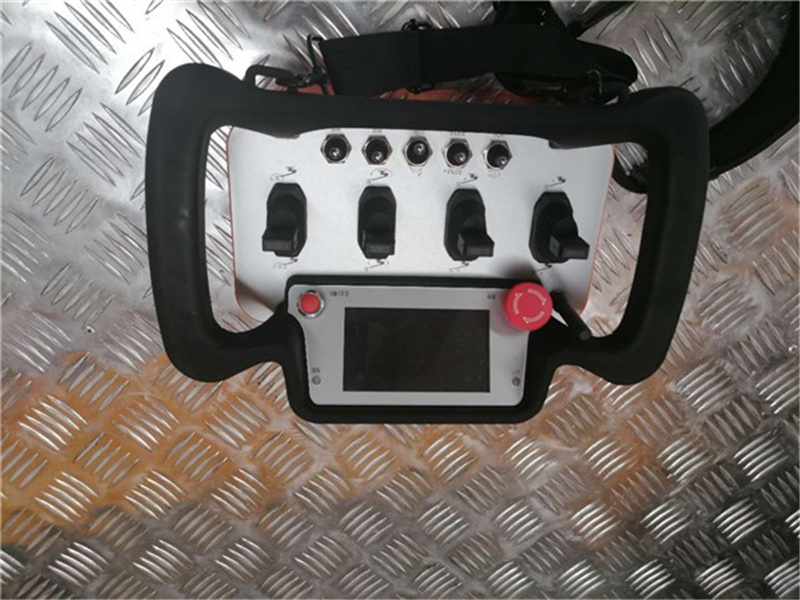

遙控器電氣操作

**系統

電液比例**系統，也可選裝負載比例系統，實現雙動作同步，實現無級調速

調平系統

液壓自動調平

名稱

簡要說明

上下車自動互鎖裝置

用于上下車互鎖，防止誤操作發生危險

水平檢測功能

實時檢測整車是否水平

應急電動應急泵

       當發動機及主泵發生故障時，可將工作人員送回到地面

緊急停止裝置

用于緊急停止操作

夜間安全**示裝置

在車輛上有工程頻閃燈，照明燈

整車水平狀態測試儀

可檢測整車橫向縱向兩個方向傾斜狀態

實時通訊

在平臺和地面配有無線對講
